赵王新河是大清河防洪体系的重要组成部分,同时也是白洋淀洪水下泄的重要通道。此次测量区域位于赵王新河河段,水流状态接近静水,测量中平均流速仅为0.04m/s。静水环境中,水流运动微弱,声波信号强度较低,数据采集的难度随之增加,测量精度也备受考验。

现场河面结冰及作业照片

与此同时,赵王新河的浅水条件更为测验带来复杂性。河道最大水深仅为2.24米,声波在浅水中难以形成有效的反射和回波采集,信号容易受到干扰。这种条件还限制了ADCP设备的测量层厚度,进一步影响数据可靠性,尤其是在精细测流中,浅水条件对设备性能提出了极高的要求。

高精度水文测验方案

为应对这些测验难题,华测导航采用了安卓ADCP智能测流系统,通过华微4号无人船搭载RiverStar 1200kHz ADCP,成功克服了赵王新河静水和浅水条件下的测量挑战。

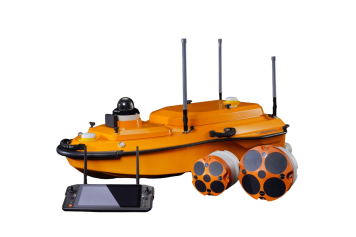

安卓ADCP智能测流系统

核心测流设备RiverStar ADCP设备是华测自主设计、研发和生产的全新一代测流设备,具备完全知识产权,技术能力自主可控性强。该设备能够根据测量环境自动调整参数,包括层厚、盲区、数据刷新率等,确保即使在25cm的浅水域中也能获得可靠数据。

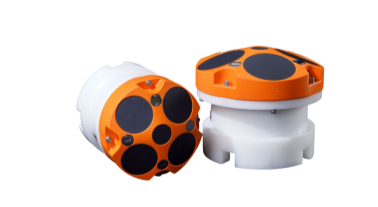

RiverStar ADCP

华测导航技术团队使用安卓遥控器规划无人船的航线,并通过EasySail安卓测流软件采集数据,无需人员直接参与,无人船即可沿预设航线自动完成测流。工作人员还可以通过视频监控实时查看作业进程,即使在寒冷天气下也能轻松完成任务。本次测验历时1小时,共完成2个测次,最终数据结果误差仅为1.7%,最终测流成果经客户评定符合规范要求。

测流成果

总结

安卓ADCP智能测流系统在赵王新河水文测验中,有效应对了静水和浅水带来的技术挑战,同时提升了作业小效率和数据可靠性。这一解决方案成功证明了国产设备在浅水低流速环境下的强大技术能力,为浅水低流速应用场景的水文测验提供了重要参考。
